Armado de una PC

Armado de una PC

Gabinete
CPU
Memoria Ram
Memoria Rom
Disco Duro
Unidad de CD/DVD - RW
Unidad de disquete
Monitor
Mouse o Ratón
Teclado
Disipador de calor
Placa madre
Fuente de Alimentación
Placa de Sonido
Placa de Vídeo
Tarjeta de Red/Placa de Wi-Fi

Paso 1: Fuente de Alimentación
Se procede a colocar la fuente de alimentación en la esquina superior del gabinete.
Luego de colocarla se la atornilla exteriormente (por afuera).
Aquí una imagen del procedimiento:

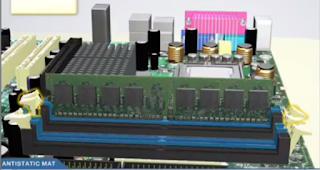

Paso 2: Memoria Ram

Se procede a colocar ambas memorias en la placa madre, se coloca en la ranura, luego se la encastra, y lo mismo con la siguiente.

Parte 3: Microprocesador
Sobre la placa madre, en el  espacio correspondiente, poner el microprocesador, y asegurarlo, luego se le aplica la pasta térmica encima.

Paso 4: Disipador de calor

Sobre el mismo micro-procesador se coloca el disipador de calor, y se lo atornilla

También se debe conectar el cable que esta adherido al mismo, como se indica en la imagen.

Paso 4: Placa madre

Una vez hechos estos pasos, se monta la placa madre en el gabinete, abajo de la fuente de alimentación.

Luego se la atornilla.

Paso 5: Tarjeta de red y placa de wi-fi (NIC)

Se la coloca en la placa madre de la siguiente forma

Paso 6: Placa de vídeo y de sonido

Se colocan sobre la placa madre, en la esquina inferior izquierda, y se la atornilla de la siguiente forma:

Parte 7: Disco duro

Se coloca de la siguiente forma, es importante colocarlo en la posición correcta

También es importante atornillarlo en ambos extremos, al igual que todas las piezas del gabinete, ya que de otro modo, al darlo vuelta o moverlo de cualquier forma, las piezas se caerían.

Paso 8: Lectora de CD/DVD

Esta pieza se aplica externamente, o sea, por fuera del gabinete.

Luego se procede a atornillarlo en las aberturas correspondientes.

Parte 9: Unidad de disquete

Se procede a colocarlo en la parte inferior frontal del gabinete, de la siguiente forma

Luego, se atornilla en ambos costados.

Parte 10: Pata cable

Esta pieza se coloca adentro del gabinete, en la placa madre

Dado que este cable tiene dos extremos, uno se colocara en la entrada indicada, y el otro se conectara a la unidad de CD/DVD.

Parte 11: Cable Sata

Este cable también va conectado a la placa madre, se procede de la siguiente manera:

Y el otro extremo del mismo, se conecta al disco duro de la siguiente manera:

Recien ahora empezamos a conectar los cables de la fuente de poder

El primer cable, el cual tiene esta forma;

Se conectara a la placa madre, como se indica en la imagen.

El siguiente cable de conecta tambien a la placa madre, de la siguiente forma:

El proximo cable ira a la unidad de CD/DVD

El siguiente cable se conectara a la unidad arriba del disco duro

Y el siguiente cable correspondiente a la fuente de alimentación se conectara al disco duro

Y el ultimo cable va conectado a la placa madre, de esta forma:

Luego de asegurarse que todo esta bien conectado y asegurado, procedemos a poner los paneles al gabinete, tapándolo y asegurándolo.

Se deben atornillar ambos paneles.

Una vez hecho esto se debe conectar el cable del monitor, el mismo, una vez conectado, debe ser atornillado, el cable viene con dos tornillos en el, una vez que se conecte, basta con girar los mismos.

Ahora se conecta el teclado, el cual tiene un cable violeta, es fácil conectarlo, ya que la entrada para el mismo también es de este color.

A continuación se conecta el Mouse o ratón, en la entrada verde, la cual esta a la derecha de la del teclado.

Una vez hecho esto, se conecta el cable de Internet

Luego, la antena de Wi-Fi, la cual se conectara abajo del cable de Internet

Y por ultimo, el cable de alimentación, el cual se conectara a la fuente de alimentación

Una vez hecho esto, conectado la fuente de alimentación a la corriente eléctrica, y acomodado los componentes exteriores a gusto y comodidad personal, se puede empezar a usar la computadora.
